Analyse de défaillance matériaux : décollement, fissure, résistance
Quand le contrôle qualité standard ne suffit plus à comprendre un défaut, CAPACITÉS remonte la chaîne process pour identifier la cause à la racine.
Décollement à l’interface entre deux couches, fissuration après un nombre de cycles inférieur à celui spécifié, dispersion de résultats entre lots pourtant issus du même process, corrosion prématurée sur un assemblage multi-matériaux : ces défaillances ont un point commun. Leur origine se situe à une échelle (microstructurale, chimique, cristalline) que le contrôle dimensionnel ou visuel standard ne permet pas d’atteindre.
Les problématiques qualité auxquelles vos équipes sont confrontées
Une non-conformité qui se répète sans cause identifiable :
porosité interne, contamination de surface, hétérogénéité de composition d’un lot à l’autre. Sans caractérisation macro et/ou microstructurale, chaque nouvelle occurrence relance le même cycle de diagnostic à l’aveugle.
Retour client, casse en garantie, litige fournisseur :
il faut pouvoir établir un faciès de rupture, distinguer une rupture fragile d’une rupture ductile ou par fatigue, et documenter la cause avec des données exploitables face à un tiers.
Une campagne de développement qui ne converge pas :
Un nouveau revêtement, un nouveau composite ou un nouvel alliage montre une dispersion de performance inexpliquée entre échantillons de laboratoire, l’enjeu n’est plus de qualifier un défaut isolé mais de sécuriser un procédé avant une montée en série.
Une dérive de procédé invisible au contrôle courant :
Deux lots produits à un an d’écart, avec les mêmes tolérances dimensionnelles validées, peuvent présenter des comportements en service radicalement différents. Seule une analyse comparative fine (composition, structure de couche, contrainte résiduelle) révèle la dérive.
Nos analyses par famille de matériaux
CAPACITÉS accompagne les équipes R&D, qualité et fabrication des PME, ETI et grands groupes industriels dans l’analyse de défaillance sur polymères, composites et métaux.
Nous proposons des prestations sur mesure construites avec le client pour valider l’approche méthodologique afin d’atteindre un objectif fixé. Nos rapports d’expertise fournissent des recommandations actionnables par vos équipes de production.
Polymères, composites et revêtements fonctionnels

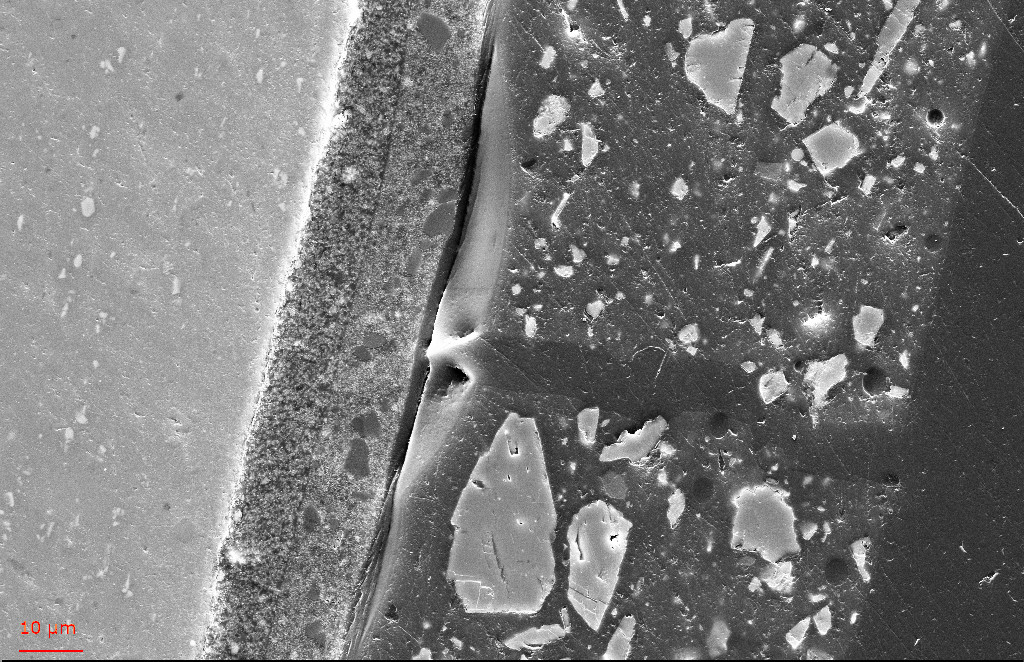

Écaillage, délamination interlaminaire, décohésion à l’interface primaire/impression/vernis, hydrolyse ou oxydation de matrice : les mécanismes de défaillance des polymères et composites se jouent le plus souvent à l’échelle de l’interface entre couches successives.
Pour localiser la couche défaillante, puis des essais mécaniques d’adhérence ou de pelage pour quantifier la perte de tenue et qualifier le mode de rupture (cohésif ou adhésif), nous combinons :
- Observation en microscopie électronique à balayage (MEB)
- Cartographie chimique quantitative par spectrométrie EDX
- Analyse de composition par spectroscopie infrarouge (FTIR-ATR)
Le résultat est corrélé aux paramètres de mise en œuvre : épaisseur de dépôt, taux de charge minérale, cycle et puissance de polymérisation UV, température de préchauffage du support.
Céramique-métal et composites structurels
Sur les assemblages hétérogènes, brasures céramique/métal, dépôts métalliques sur substrat composite, les défauts d’adhérence trouvent le plus souvent leur origine dans la porosité du substrat ou une préparation de surface insuffisante, générant un dégazage.
Pour remonter jusqu’au paramètre de frittage, de sablage ou de cycle thermique de brasage à ajuster, nos analyses associent :
- Cartographie EDX des zones de rupture
- Caractérisation quantitative de la porosité (taux, distribution, morphologie)
Métaux et structures multicouches

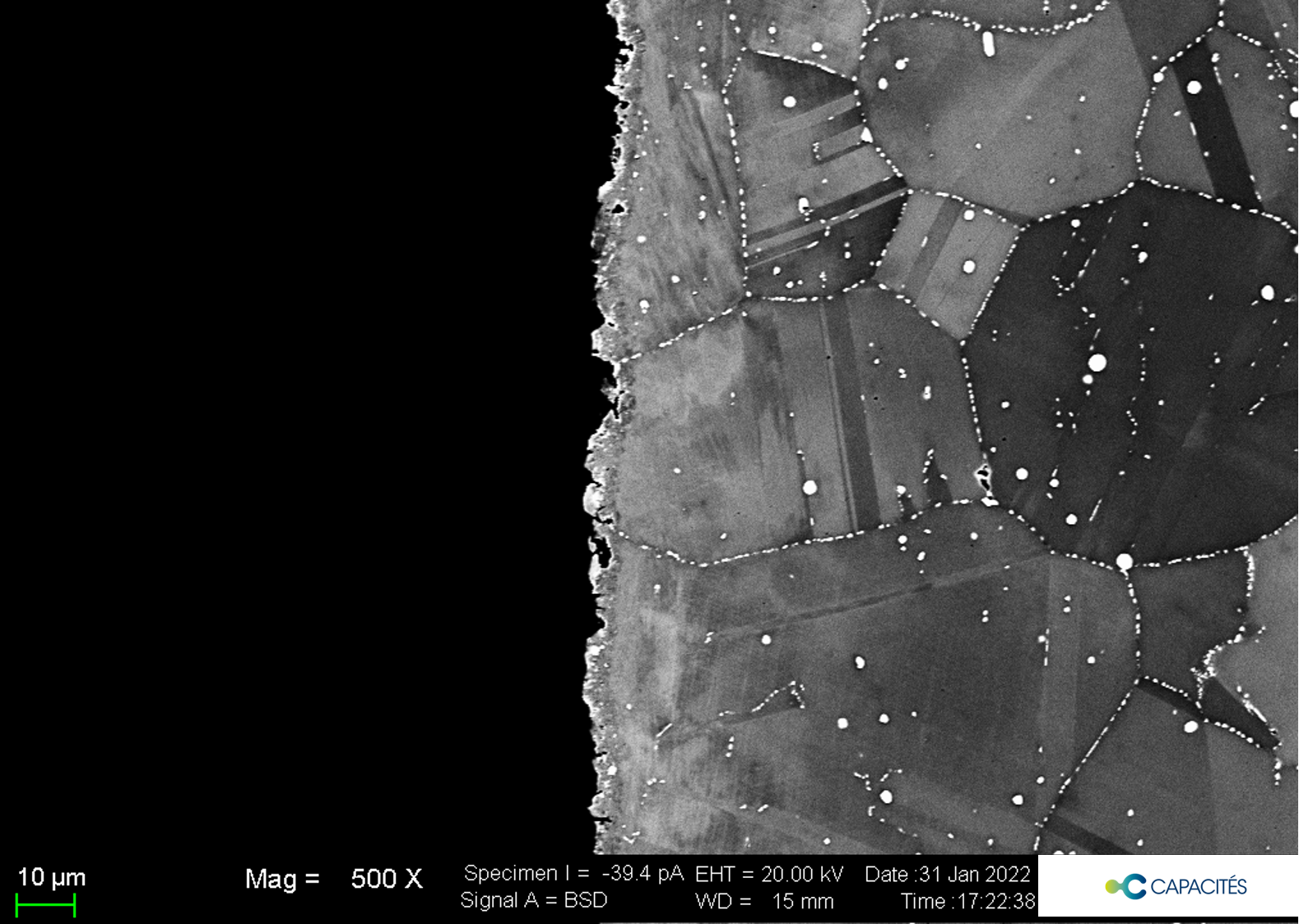

Sur les assemblages métalliques et les structures multicouches, plusieurs types de défauts peuvent apparaître : corrosion localisée, fissuration progressive due à la fatigue thermomécanique, ou encore hétérogénéité de composition entre les lots de production.
Pour les caractériser, nos ingénieurs utilisent le MEB-EDX et l’EBSD. Lorsque ces techniques ne suffisent pas à atteindre le niveau de détail requis, elles sont complétées par la microscopie électronique en transmission (MET), qui permet d’observer des structures à l’échelle nanométrique : épaisseur des couches de diffusion, interfaces entre grains, ségrégation d’éléments résiduels.
Ce niveau de résolution est essentiel car il permet de faire la différence entre un simple défaut de fabrication isolé et une dérive systématique du procédé se répétant d’une génération de lots à l’autre.
Ce qui répond précisément à vos contraintes
Vous avez besoin d’un diagnostic qui débouche sur une action, pas sur un simple constat.
Chaque rapport se conclut par une recommandation actionnable, un réglage, une épaisseur, un cycle thermique, directement exploitable par vos équipes de production, sans traduction technique supplémentaire.
Vous avez besoin d’une résolution d’analyse adaptée à des défauts submicroniques.
Notre parc combine un MEB FEG équipé de sondes EDX, EBSD et WDX, un spectromètre FTIR Bruker Vertex 70, et, via l’Institut des Matériaux de Nantes (IMN), un accès à un microscope électronique en transmission à canon Schottky, pour les cas nécessitant une observation à l’échelle nanométrique.
Vous avez besoin, sur les cas les plus complexes, de techniques de caractérisation avancée rarement disponibles chez un prestataire de notre taille.
Notre lien direct avec l’IMN nous donne accès, en complément du MEB et du à la résonance magnétique nucléaire (RMN), à la microscopie à force atomique (AFM) et à la diffraction des rayons X, des techniques qu’un réseau international standardisé ne réplique pas localement.
Vous avez besoin que votre dossier ne se dilue pas entre plusieurs interlocuteurs.
L’ingénieur qui prend en charge votre dossier le pilote de bout en bout : récéption des échantillons, analyse, rédaction de la recommandation, ce qui limite les pertes d’information dans la chaîne de restitution et accélère le délai de réponse. Il est possible de mobiliser nos ingénieurs pour venir faire un diagnostic in-situ afin de faciliter la compréhension des étapes de fabrication : entrée matière, procédés de transformation et type de traitements thermiques/chimiques.
Vous avez besoin d’un délai compatible avec vos jalons projet.
Comptez 1 à 2 semaines entre la récéption d’échantillon et la remise de votre recommandation actionnable.
Les défis relevés
Caractérisation avancée et CND des matériaux composites
Accompagner le développement d’un nouveau composite pour l’aéronautique
Tester les composites pour l’industrie aérospatiale
Enquête sur un matériau d’origine inconnue
Témoignage d'un expert matériaux
Contrôle de qualité sur ciments à base de phosphate de calcium pour Noraker (Ex-Graftys)
« Nous sommes accrédités pour la diffraction des rayons X. Norte procédure est approuvé par l’entreprise et nous sommes audités périodiquement. »Noraker
Stéphane Coïc, Expert en caractérisation avancée de matériaux
L’ingénierie CAPACITÉS
Au cœur des laboratoires de recherche en matériaux de Nantes
Au quotidien, ils associent moyens techniques et découvertes scientifiques pour relever vos défis de R&D.
Partenariats
CAPACITÉS est adhérent des réseaux S2E2 et EMC2
Nos moyens techniques
Nous exploitons plus de 220 équipements des laboratoires de Nantes Université. Découvrez nos moyens techniques de caractérisation.
Questions fréquentes sur l’analyse de défaillances
Quels types de matériaux analysez-vous ?
Avec plus de 10 ans d’expérience, nous sommes spécialisés dans les polymères, composites, métaux et assemblages multi-matériaux y compris les interfaces et revêtements fonctionnels entre ces familles mais il est également envisageable de travailler des céramiques techniques.
Quelle résolution d'analyse pouvez-vous atteindre ?
Du micromètre avec notre MEB FEG (EDX, EBSD, WDX) jusqu’à l’échelle nanométrique par microscope électronique en transmission de l’IMN, pour les défauts submicroniques (interfaces de grain, couches de diffusion fines).
Quel est le délai pour obtenir un rapport d'expertise ?
En moyenne 1 à 2 semaines entre la réception de l’échantillon et la remise de la recommandation, selon la complexité de l’analyse.
Votre rapport peut-il être utilisé dans un contexte contractuel ou de réclamation fournisseur ?
Nos analyses s’appuient sur des observations et mesures documentées (EDX quantitatif, essais mécaniques, imagerie) exploitables dans vos échanges avec fournisseurs ou clients. Nous ne sommes pas certifiés ISO mais nous sommes en mesure de mettre en place des protocoles sur mesure et répétables.
En quoi l’approche CAPACITÉS diffère-t-elle d'un grand laboratoire d'analyse généraliste ?
Notre restitution ne s’arrête pas à l’identification de la cause : elle désigne le paramètre process ou matériau à ajuster, avec une donnée chiffrée à l’appui, et reste portée par le même interlocuteur du début à la fin de la mission.
